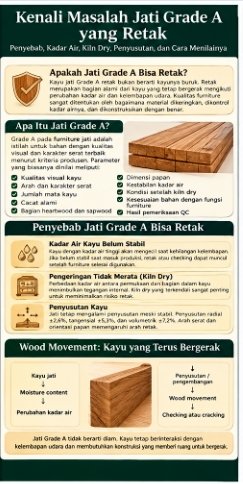

Kenali Masalah Jati Grade A yang Retak: Penyebab, Kadar Air, Kiln Dry, Penyusutan, dan Cara Menilainya

Kenali Masalah Jati Grade A yang Retak: Penyebab, Kadar Air, Kiln Dry, Penyusutan, dan Cara Menilainya

Kayu jati Grade A retak bukan berarti kayunya otomatis buruk.

Justru di sinilah banyak pembeli furniture jati salah memahami kualitas. Ketika sebuah workshop menyebut materialnya sebagai jati Grade A, sebagian orang menganggap label tersebut sebagai jaminan bahwa kayu tidak akan retak, tidak melengkung, dan tidak berubah bentuk selama bertahun-tahun.

Secara teknis, anggapan tersebut terlalu sederhana.

Kayu jati tetap merupakan material biologis alami. Setelah pohon ditebang, kayu masih membawa air di dalam struktur selnya. Setelah melalui proses pengeringan, sebagian besar air tersebut memang dikurangi, tetapi kayu tidak pernah menjadi material yang sepenuhnya terisolasi dari kelembapan. Ketika sudah berubah menjadi meja, kursi, dipan, kabinet, atau furniture custom, kayu tetap berinteraksi dengan udara di sekitarnya.

Karena itu, ketika sebuah furniture jati mengalami retak, pertanyaan yang tepat bukan sekadar, “Apakah ini jati Grade A?”

Pertanyaan yang jauh lebih berguna adalah:

Retaknya jenis apa, muncul di bagian mana, seberapa dalam, bagaimana arah seratnya, berapa kadar air material saat diproduksi, bagaimana riwayat pengeringannya, bagaimana konstruksinya, dan bagaimana kondisi lingkungan tempat furniture tersebut digunakan?

Dari perspektif furniture manufacturing, rangkaian pertanyaan tersebut jauh lebih mampu menjelaskan kualitas dibandingkan satu label Grade A.

Grade A Bukan Standar Tunggal yang Otomatis Menjamin Bebas Retak

Istilah Grade A yang digunakan dalam perdagangan furniture tidak selalu memiliki satu definisi teknis universal yang identik di setiap workshop.

Sebuah produsen dapat menggunakan sistem grading internal berdasarkan penampilan, jumlah mata kayu, cacat material, proporsi heartwood, arah serat, ukuran papan, kadar air, atau kombinasi beberapa parameter tersebut. Workshop lain mungkin memiliki standar yang berbeda.

Itulah sebabnya tulisan “Jati Grade A” pada penawaran belum cukup untuk menilai material.

Pertanyaan yang lebih penting adalah: Grade A menurut parameter apa?

Ini bukan sekadar permainan istilah. Dua papan sama-sama dapat disebut Grade A oleh penjualnya masing-masing, tetapi karakter materialnya belum tentu identik. Salah satunya mungkin lebih unggul secara visual, sementara yang lain lebih unggul dari sisi kestabilan dimensi atau kesesuaian untuk komponen tertentu.

Dalam praktik manufacturing, kualitas kayu lebih tepat dipahami sebagai kombinasi antara karakter material dan kesesuaiannya terhadap fungsi.

Kayu dengan serat sangat indah belum tentu merupakan pilihan terbaik untuk semua posisi konstruksi. Sebaliknya, papan yang memiliki sedikit karakter alami tetapi memiliki kondisi material yang stabil dapat menjadi pilihan yang lebih tepat untuk komponen tertentu.

Karena itu, Grade A seharusnya diperlakukan sebagai hasil klasifikasi, bukan sebagai jaminan anti-retak.

Jati Grade A Tetap Mengalami Wood Movement

Untuk memahami retak pada jati, kita harus terlebih dahulu memahami satu sifat dasar kayu: higroskopis.

Kayu dapat menyerap dan melepaskan kelembapan dari lingkungan. Ketika kondisi udara berubah, kadar air di dalam kayu cenderung bergerak menuju kondisi keseimbangan dengan lingkungan.

Inilah yang dikenal dalam teknologi kayu sebagai hubungan antara moisture content, relative humidity, temperatur, dan dimensional change.

Ketika kadar air berubah, dimensi kayu juga dapat berubah. Perubahan tersebut dikenal sebagai wood movement.

Secara sederhana, prosesnya dapat dibayangkan sebagai hubungan:

Kayu → perubahan kadar air → penyusutan atau pengembangan → perubahan dimensi → tegangan internal → potensi checking atau cracking.

Jadi, ketika sebuah meja jati Grade A mengalami perubahan kecil setelah dipindahkan dari workshop ke rumah, hal tersebut tidak otomatis menunjukkan bahwa bahan yang digunakan buruk.

Yang harus dinilai adalah seberapa besar perubahan tersebut, apakah masih berada dalam kondisi yang dapat diterima, dan apakah konstruksi furniture mampu mengakomodasinya.

Inilah perbedaan antara material yang memang bermasalah dan material alami yang sedang beradaptasi dengan lingkungan baru.

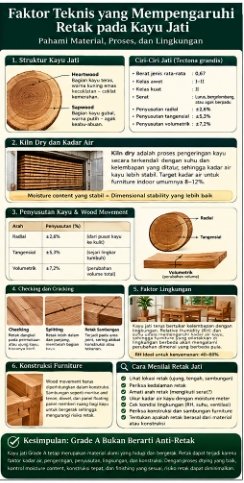

Mengapa Kayu Jati Bisa Retak?

Retak pada kayu hampir tidak pernah cukup dijelaskan dengan satu penyebab tunggal.

Dalam banyak kasus, retak merupakan hasil interaksi antara kadar air, riwayat drying, struktur kayu, orientasi serat, bentuk komponen, konstruksi, finishing, transportasi, dan kondisi lingkungan.

Kadar Air yang Belum Stabil

Salah satu penyebab paling penting adalah material masuk produksi sebelum kondisi kadar airnya cukup sesuai dengan lingkungan penggunaan.

Kayu yang masih membawa kadar air relatif tinggi akan mengalami perubahan ketika terus kehilangan kelembapan. Persoalannya bukan hanya angka kadar air pada saat papan keluar dari kiln. Yang jauh lebih penting adalah bagaimana kadar air tersebut berubah setelah proses drying.

Bayangkan sebuah papan terlihat sempurna ketika masih berada di workshop. Setelah menjadi meja dan dikirim ke daerah dengan kondisi udara berbeda, material mulai menyesuaikan diri. Jika perubahan dimensinya cukup besar, tegangan dapat muncul pada bagian tertentu.

Pada tahap awal, perubahan tersebut mungkin tidak terlihat. Beberapa waktu kemudian, sambungan dapat mulai membuka, panel dapat berubah bentuk, ujung papan dapat mengalami checking, atau retakan mengikuti arah serat.

Karena itu, moisture content seharusnya tidak hanya diperiksa sebagai formalitas sebelum produksi. Ia merupakan salah satu indikator untuk memahami kesiapan material.

Untuk furniture indoor, angka sekitar 8–12% sering digunakan sebagai kisaran praktis tergantung target lingkungan dan spesifikasi proyek. Namun angka tersebut tidak boleh dibaca sebagai angka universal yang menjamin furniture bebas masalah.

Kayu dengan kadar air 10% yang diproduksi dan digunakan dalam lingkungan tertentu belum tentu berperilaku sama dengan kayu berkadar air 10% yang dipindahkan ke lingkungan dengan kondisi kelembapan yang sangat berbeda.

Angka moisture content harus selalu dibaca bersama lingkungan penggunaan.

Mengapa Satu Angka Moisture Meter Tidak Cukup?

Salah satu kesalahan pemeriksaan yang sering terjadi adalah mengukur satu titik, mendapatkan angka yang terlihat bagus, kemudian menganggap seluruh papan sudah stabil.

Padahal distribusi kadar air dalam satu komponen dapat berbeda.

Misalnya satu titik menunjukkan 10%, titik lain 11%, dan titik ketiga 11%. Kondisi tersebut memberikan gambaran berbeda dibandingkan material yang menunjukkan 9%, 13%, dan 18%.

Perbedaan tersebut penting karena persoalannya bukan hanya berapa kadar airnya, tetapi juga seberapa seragam kondisi materialnya.

Dalam pemeriksaan yang lebih serius, pengukuran dilakukan pada beberapa area yang relevan, terutama ketika material memiliki dimensi besar, ketebalan tinggi, atau riwayat pengeringan yang perlu diverifikasi.

Moisture meter sendiri bukan alat ajaib yang dapat menjelaskan seluruh kondisi kayu. Pembacaan dapat dipengaruhi jenis alat, temperatur, spesies kayu, orientasi pengukuran, dan kondisi material. Karena itu, angka harus dibaca sebagai bagian dari proses inspeksi, bukan sebagai satu-satunya keputusan.

Kiln Dry Bukan Sekadar “Kayu Dimasukkan ke Oven”

Istilah kiln dry sering digunakan dalam pemasaran furniture seolah-olah menjadi sertifikat kualitas.

Padahal kiln drying adalah sebuah proses pengendalian kadar air yang membutuhkan pengaturan kondisi pengeringan.

Di dalam kiln, pengeringan dipengaruhi oleh temperatur, kelembapan relatif, sirkulasi udara, kecepatan pengeringan, ketebalan material, susunan papan, dan karakteristik kayu.

Kayu yang dikeringkan terlalu agresif dapat mengalami defect tertentu karena bagian luar kehilangan kelembapan lebih cepat dibandingkan bagian dalam. Kondisi tersebut dapat menciptakan gradien kadar air dan tegangan internal.

Sebaliknya, proses yang terlalu lambat juga tidak otomatis berarti lebih baik.

Karena itu, kiln dry yang baik bukanlah proses “secepat mungkin membuat kayu kering”, melainkan membuat perubahan kadar air berlangsung secara terkendali.

Untuk produksi furniture, proses pengeringan juga tidak berakhir ketika pintu kiln dibuka.

Material kemudian memasuki fase penyimpanan, machining, pemotongan, assembly, sanding, finishing, packing, transportasi, instalasi, dan akhirnya penggunaan.

Pada setiap tahap tersebut, kayu kembali berinteraksi dengan lingkungan.

Maka pertanyaan kepada produsen seharusnya bukan hanya, “Apakah kayunya kiln dry?”

Pertanyaan yang lebih tajam adalah:

“Bagaimana kadar air dikontrol setelah kiln sampai material menjadi furniture dan digunakan?”

Penyusutan Jati Tidak Sama pada Semua Arah

Jati dikenal memiliki stabilitas dimensi yang baik dibandingkan banyak jenis kayu lainnya. Tetapi stabil bukan berarti tidak menyusut.

Data teknis yang umum digunakan untuk jati menunjukkan penyusutan radial sekitar 2,6%, tangensial sekitar 5,3%, dan volumetrik sekitar 7,2%, tergantung sumber data dan kondisi pengujian.

Perbedaan tersebut penting karena kayu tidak menyusut secara seragam ke semua arah.

Penyusutan radial berkaitan dengan arah dari pusat kayu menuju kulit. Penyusutan tangensial terjadi mengikuti arah yang bersinggungan dengan lingkar tumbuh. Perbedaan besarnya penyusutan pada kedua arah tersebut ikut menjelaskan mengapa orientasi papan berpengaruh terhadap stabilitas komponen.

Inilah alasan seorang pembuat furniture tidak cukup melihat apakah sebuah papan memiliki warna jati yang bagus.

Ia juga harus melihat bagaimana papan tersebut akan digunakan.

Sebuah papan yang cocok sebagai bagian tertentu belum tentu ideal ketika dipaksa menjadi panel lebar tanpa mempertimbangkan arah serat dan ruang untuk movement.

Kayu solid membutuhkan ruang untuk bergerak. Konstruksi yang mengabaikan movement justru dapat mengubah perubahan dimensi normal menjadi masalah konstruksi.

Heartwood Tidak Berarti Anti-Retak

Jati memiliki dua bagian utama yang sering dibicarakan dalam seleksi material, yaitu heartwood atau kayu teras dan sapwood atau kayu gubal.

Heartwood jati umumnya memiliki warna kuning emas kecoklatan hingga coklat kemerahan, sementara sapwood cenderung lebih terang, putih hingga agak keabu-abuan.

Dalam furniture premium, heartwood sering menjadi pilihan karena karakter warna, ketahanan alami, dan karakter visualnya.

Namun satu kesalahpahaman perlu diluruskan: heartwood bukan berarti material yang tidak dapat retak.

Heartwood tetap merupakan kayu. Ia tetap mengalami perubahan kadar air dan dimensional movement.

Jadi, apabila retak muncul pada komponen heartwood, pemeriksaan tidak boleh langsung menyimpulkan bahwa kayu tersebut palsu atau Grade A-nya tidak benar.

Lokasi retak, kedalaman, arah retak, kadar air, orientasi serat, konstruksi, serta lingkungan tetap harus diperiksa.

Lingkar Tumbuh dan Arah Serat Memengaruhi Perilaku Papan

Karakter jati tidak hanya terlihat dari warnanya.

Jati memiliki lingkar tumbuh yang relatif jelas, dan struktur tersebut dapat terlihat pada bidang melintang, radial, maupun tangensial.

Bagi pembeli biasa, lingkar tumbuh mungkin hanya dianggap sebagai bagian dari keindahan serat. Bagi furniture maker, struktur tersebut juga memberikan informasi mengenai bagaimana material dipotong dan bagaimana komponen berpotensi bergerak.

Arah serat menjadi semakin penting ketika material digunakan untuk panel lebar, kaki meja, frame, pintu kabinet, atau komponen struktural.

Retak yang mengikuti pola tertentu pada serat dapat memiliki mekanisme yang berbeda dari retak yang muncul karena tekanan pada sambungan.

Karena itu, pemeriksaan kayu yang serius tidak berhenti pada “seratnya bagus.”

Yang perlu dibaca adalah hubungan antara serat, orientasi papan, dimensi komponen, posisi retak, dan arah movement.

Checking, Cracking, dan Splitting Bukan Istilah yang Sama

Kata “retak” terlalu umum untuk menjadi diagnosis.

Checking umumnya merujuk pada retakan yang relatif dangkal pada permukaan atau ujung kayu. Splitting lebih serius ketika retakan berkembang lebih dalam dan membelah bagian material mengikuti arah serat.

Perbedaan ini sangat penting dalam menentukan respons.

Retak rambut pada permukaan finishing tentu tidak dapat disamakan dengan split yang masuk jauh ke komponen struktural. Retak kecil pada ujung papan juga tidak dapat langsung disamakan dengan joint failure pada kaki meja.

Bahkan lokasi retak dapat memberikan petunjuk mengenai penyebabnya.

Jika retak muncul pada end grain, riwayat pengeringan dan perubahan kadar air perlu diperiksa. Jika retak terkonsentrasi di sekitar sambungan, konstruksi dan tegangan joint menjadi lebih relevan. Jika retak mengikuti serat dalam komponen panjang, struktur material dan dimensional movement perlu dianalisis.

Diagnosis dimulai dari bentuk dan lokasi retak, bukan dari asumsi bahwa semua retak disebabkan oleh kayu buruk.

Retak Kayu dan Retak Finishing Harus Dipisahkan

Satu hal yang sering membingungkan pembeli adalah lapisan finishing yang mengalami cracking.

Lapisan finishing dapat mengalami retak tanpa kayunya mengalami split. Sebaliknya, kayu dapat bergerak dan kemudian memengaruhi lapisan finishing di atasnya.

Finishing seperti NC, PU, melamine, water-based coating, maupun natural oil memiliki karakteristik berbeda dalam membentuk lapisan dan merespons perubahan substrat.

Finishing tidak membuat kayu menjadi material yang sepenuhnya kedap terhadap kelembapan.

Lapisan tersebut dapat memperlambat pertukaran kelembapan, tetapi tidak menghilangkan wood movement.

Karena itu, memperbaiki retak hanya dengan mengamplas dan mengaplikasikan finishing baru dapat menjadi solusi sementara apabila penyebab movement belum ditangani.

Konstruksi Furniture Dapat Mengubah Movement Menjadi Retak

Kayu solid membutuhkan toleransi terhadap perubahan dimensi.

Masalah muncul ketika komponen dirancang terlalu kaku sehingga perubahan kecil pada material menghasilkan tekanan pada sambungan atau panel.

Misalnya sebuah panel solid dipasang dengan konstruksi yang tidak memberikan ruang movement. Ketika panel mengalami pengembangan atau penyusutan, konstruksi tersebut dapat menahan pergerakan. Tegangan kemudian terkumpul pada area tertentu.

Pada titik tertentu, material dapat retak, sambungan dapat terbuka, atau komponen mengalami deformasi.

Inilah alasan material dan konstruksi tidak boleh dinilai secara terpisah.

Kayu yang bagus dengan konstruksi yang buruk tetap dapat menghasilkan furniture yang bermasalah. Sebaliknya, kayu dengan karakter alami yang masih wajar dapat bekerja sangat baik jika konstruksinya dirancang sesuai sifat material.

Mortise and Tenon, Dowel, dan Sambungan Furniture

Area sambungan merupakan salah satu lokasi penting ketika melakukan diagnosis.

Mortise and tenon adalah konstruksi ketika bagian tonjolan atau tenon masuk ke dalam lubang mortise. Sistem ini dapat memberikan area kontak yang besar dan membantu transfer beban ketika dimensinya, toleransinya, dan pengerjaannya tepat.

Dowel menggunakan batang silinder sebagai elemen penghubung. Sistem ini juga efektif apabila diameter, kedalaman lubang, posisi, lem, dan toleransinya sesuai.

Persoalannya bukan sekadar apakah sebuah furniture menggunakan mortise-tenon atau dowel.

Yang lebih penting adalah bagaimana sambungan tersebut dibuat.

Retak di sekitar joint dapat dipengaruhi oleh arah serat, dimensi tenon, kedalaman mortise, tekanan clamp, jumlah dan posisi dowel, penggunaan lem, kadar air komponen, serta movement setelah assembly.

Karena itu, apabila retak tepat muncul di sekitar sambungan, jangan langsung mengganti material.

Periksa terlebih dahulu apakah joint tersebut yang menahan movement secara berlebihan.

Lem Kayu Bukan Obat untuk Semua Retak

Ketika furniture retak, solusi paling mudah terlihat adalah mengisi retakan dengan lem, dempul, atau material pengisi kemudian melakukan sanding ulang.

Namun tindakan tersebut baru menyelesaikan gejala apabila penyebabnya belum diketahui.

Jika kayu masih mengalami perubahan dimensi yang signifikan, retakan yang sudah ditutup dapat kembali muncul.

Pendekatan yang lebih tepat adalah melakukan diagnosis terlebih dahulu, menemukan mekanisme retak, memperbaiki penyebabnya, memperbaiki struktur jika diperlukan, kemudian melakukan refinishing.

Dengan kata lain, urutannya bukan retak lalu ditutup.

Urutannya adalah retak, diagnosis, identifikasi penyebab, perbaikan penyebab, perbaikan komponen, lalu monitoring.

Relative Humidity Menjelaskan Mengapa Furniture Berubah Setelah Sampai di Rumah

Furniture dapat diproduksi dengan kondisi yang relatif stabil di Jepara, kemudian dikirim ke lingkungan yang memiliki temperatur dan kelembapan berbeda.

Rumah dengan AC aktif sepanjang hari memiliki kondisi yang berbeda dari ruang dengan ventilasi terbuka. Furniture yang berada dekat jendela memiliki paparan berbeda dari furniture yang berada di tengah ruangan.

Demikian pula furniture yang ditempatkan dekat dapur, kamar mandi, pintu luar, atau sumber panas.

Perubahan relative humidity membuat kayu terus bertukar kelembapan dengan udara.

Karena itu, furniture yang keluar dari workshop tidak berhenti mengalami perubahan hanya karena sudah selesai finishing.

Inilah alasan desain furniture solid perlu mempertimbangkan lingkungan akhir, bukan hanya kondisi workshop.

Warping Tidak Sama dengan Cracking

Tidak semua perubahan pada kayu merupakan retak.

Warping adalah perubahan bentuk. Bentuknya dapat berupa bow, crook, cup, atau twist.

Bow terjadi ketika papan melengkung sepanjang arah panjangnya. Crook lebih berkaitan dengan penyimpangan sepanjang sisi papan. Cup menunjukkan lengkungan melintang, sedangkan twist membuat keempat sudut tidak lagi berada pada bidang yang sama.

Cracking berbeda karena melibatkan terbentuknya retakan pada material atau lapisan permukaan.

Keduanya dapat memiliki hubungan dengan perubahan kadar air, tetapi diagnosisnya berbeda.

Sebuah papan dapat mengalami sedikit bow tanpa retak. Sebaliknya, papan dapat memiliki checking tanpa mengalami deformasi besar.

Memisahkan kedua kondisi ini membuat pemeriksaan menjadi lebih akurat.

Mengapa Kiln Dry Tidak Menjamin Furniture Bebas Retak?

Jawaban sederhananya adalah karena kiln hanya salah satu tahap dalam perjalanan material.

Bayangkan perjalanan sebuah papan jati.

Kayu dipilih, kemudian masuk drying. Setelah drying, kayu disimpan. Selanjutnya dilakukan cutting dan machining. Komponen kemudian dirakit, diamplas, difinishing, dipacking, dikirim, diinstalasi, dan akhirnya digunakan.

Pada setiap tahap tersebut, kadar air dan tegangan material dapat berubah.

Bahkan setelah furniture berada di rumah, proses adaptasi terhadap lingkungan masih dapat berlangsung.

Jadi klaim “sudah kiln dry sehingga pasti tidak retak” terlalu absolut.

Kiln drying yang benar meningkatkan pengendalian kadar air dan membantu meningkatkan dimensional stability. Tetapi ia bukan jaminan bahwa material akan selamanya bebas perubahan.



Jati Tua Tidak Otomatis Lebih Aman daripada Jati Muda

Istilah jati tua dan jati muda sangat populer dalam perdagangan furniture, tetapi tidak seharusnya digunakan sebagai satu-satunya indikator kualitas.

Usia pohon memang dapat berkaitan dengan karakter tertentu pada material, tetapi kualitas furniture tetap ditentukan oleh kombinasi asal bahan, bagian kayu yang digunakan, karakter serat, cacat, dimensi, kadar air, drying, grading, konstruksi, dan proses produksi.

Kayu yang disebut “jati tua” tetapi tidak dikeringkan dengan baik tetap dapat menimbulkan masalah.

Sebaliknya, material yang dipilih dengan benar, dikeringkan secara terkendali, disimpan dengan baik, dan diproduksi menggunakan konstruksi yang tepat dapat menghasilkan furniture yang stabil tanpa harus bergantung pada klaim usia pohon semata.

Perhutani, Jati, dan Asal Material Tidak Sama dengan Jaminan Furniture

Dalam konteks kayu jati Indonesia, Perum Perhutani merupakan salah satu entity penting dalam ekosistem kehutanan dan kayu jati.

Jati dikenal secara ilmiah sebagai Tectona grandis. Karakteristik yang sering digunakan dalam pembahasan teknis mencakup sifat fisik, anatomi, kelas awet, kelas kuat, serta pemanfaatannya untuk furniture.

Namun informasi mengenai asal kayu tidak otomatis menjawab apakah sebuah meja atau kursi akan retak.

Setelah material menjadi bagian dari rantai manufacturing, terdapat banyak tahapan lain yang menentukan hasil akhir.

Kayu harus melalui grading, drying, storage, machining, construction, finishing, QC, packing, transportasi, hingga instalasi.

Dengan demikian, hubungan antara asal kayu dan kualitas furniture harus dipahami sebagai rantai, bukan hubungan satu langkah.

Kayu berkualitas adalah fondasi. Manufacturing yang benar adalah proses yang mengubah fondasi tersebut menjadi furniture yang dapat digunakan.

Bagaimana Menentukan Retak Jati Masih Wajar atau Sudah Bermasalah?

Pemeriksaan sebaiknya dimulai dari lokasi retak.

Retak pada ujung papan memiliki karakter berbeda dengan retak di tengah panel. Retak pada area sekitar screw berbeda dengan retak di sekitar dowel. Retak yang muncul sepanjang serat juga perlu dibedakan dari retak yang terjadi tepat pada sambungan.

Setelah lokasi diketahui, kedalaman harus diperiksa.

Retak dangkal pada permukaan tidak memiliki konsekuensi yang sama dengan split yang menembus komponen. Jika memungkinkan, kondisi retak juga perlu didokumentasikan dengan foto dan ukuran sehingga perkembangannya dapat dibandingkan.

Hal berikutnya adalah memeriksa apakah retak berkembang.

Retak yang tetap pada ukuran yang sama selama periode monitoring memiliki arti berbeda dengan retak yang terus bertambah panjang dan lebar.

Kemudian periksa moisture content pada beberapa area yang relevan. Data tersebut perlu dibandingkan dengan kondisi lingkungan furniture.

Temperatur ruangan, relative humidity, penggunaan AC, paparan sinar matahari, ventilasi, dan posisi furniture terhadap sumber panas dapat membantu menjelaskan mengapa material mengalami perubahan.

Setelah itu, konstruksi diperiksa.

Jika retak berada tepat di sekitar joint, pemeriksaan harus diarahkan pada desain sambungan, toleransi, arah serat, lem, clamp pressure, screw, dowel, atau mortise-tenon.

Terakhir, tentukan apakah yang retak adalah kayunya atau hanya lapisan finishing.

Dengan pendekatan tersebut, keputusan dapat dibuat secara lebih rasional: apakah furniture cukup dimonitor, diperbaiki, direfinish, diganti komponennya, atau memang perlu direject.

Contoh Diagnosis yang Lebih Profesional

Bayangkan sebuah meja makan jati solid berukuran 180 × 90 cm mengalami retak pada salah satu panel.

Workshop yang hanya mengatakan “retaknya karena kayu alami” sebenarnya belum memberikan diagnosis.

Pendekatan yang lebih profesional adalah mencatat kondisi material dan melakukan pemeriksaan.

Misalnya hasil pengukuran moisture meter menunjukkan 10% pada titik pertama, 11% pada titik kedua, dan 12% pada titik ketiga. Angka tersebut memberikan informasi mengenai kondisi kadar air saat inspeksi, tetapi belum otomatis menjelaskan penyebab retak.

Kemudian ditemukan bahwa retak mengikuti arah serat dan berada dekat area sambungan panel.

Pada tahap berikutnya, konstruksi joint diperiksa. Jika ditemukan bahwa panel solid dikunci terlalu kaku dan tidak memiliki ruang movement yang memadai, maka kemungkinan mekanismenya berubah.

Retak tersebut tidak lagi cukup disebut sebagai “kayu Grade A yang retak.”

Sekarang kita memiliki hipotesis yang lebih spesifik: material mengalami dimensional movement dan konstruksi memberikan restriksi yang menghasilkan tegangan pada area tertentu.

Inilah perbedaan antara klaim kualitas dan diagnosis manufacturing.

Mengapa Dokumentasi Workshop Lebih Bernilai daripada Klaim “Kualitas Terbaik”?

Foto katalog menunjukkan hasil akhir.

Foto workshop menunjukkan proses.

Untuk artikel mengenai retak jati, dokumentasi yang paling berguna justru bukan hanya foto meja yang sudah selesai. Pembaca perlu melihat bagaimana papan dipilih, bagaimana moisture meter digunakan, bagaimana kayu ditempatkan dalam proses drying, bagaimana komponen dipotong, bagaimana sambungan dibuat, bagaimana sanding dan finishing dilakukan, dan bagaimana QC memeriksa produk sebelum packing.

Dokumentasi tersebut memberikan bukti proses.

Jika sebuah workshop pernah menangani kasus retak, kasus tersebut bahkan dapat menjadi materi yang lebih bernilai daripada klaim bahwa semua produk selalu sempurna.

Misalnya workshop dapat menjelaskan bahwa sebuah panel mengalami retak, kemudian menunjukkan hasil pengukuran kadar air, lokasi retak, analisis konstruksi, tindakan perbaikan, dan hasil monitoring.

Data menunjukkan proses. Proses menunjukkan pengalaman. Pengalaman yang terdokumentasi menghasilkan kepercayaan yang lebih kuat daripada slogan.

Siapa yang Sebenarnya Bertanggung Jawab Memeriksa Retak?

Diagnosis furniture tidak selalu merupakan pekerjaan satu orang.

Timber grader berfokus pada klasifikasi dan kualitas material. Kiln drying technician berhubungan dengan proses pengeringan. Wood technologist memahami karakteristik material dan perilaku kayu. Carpenter dan woodworker berhubungan dengan proses pengerjaan dan konstruksi. Furniture QC mengevaluasi hasil produksi. Finishing technician memeriksa lapisan permukaan. Production manager mengawasi keseluruhan proses.

Dalam workshop furniture yang memiliki sistem produksi lebih matang, fungsi-fungsi tersebut saling terhubung.

Retak yang ditemukan QC seharusnya dapat ditelusuri kembali ke material, proses, konstruksi, atau lingkungan.

Inilah konsep penting dalam quality control: bukan hanya menemukan defect, tetapi menemukan mekanisme penyebab defect.

Cara Pembeli Menilai Produsen Furniture Jati

Jika Anda membeli furniture jati custom, jangan berhenti pada pertanyaan mengenai harga dan Grade A.

Tanyakan bagaimana produsen mendefinisikan Grade A. Tanyakan apakah mereka melakukan moisture control dan bagaimana pengukurannya dilakukan. Tanyakan apakah kayu melalui kiln drying dan bagaimana material disimpan setelah proses tersebut.

Tanyakan juga bagaimana konstruksi panel solid dirancang untuk mengakomodasi wood movement.

Kemudian tanyakan bagaimana QC dilakukan sebelum furniture dikirim dan apa prosedurnya jika ditemukan retak setelah furniture diterima.

Jawaban yang baik seharusnya tidak berhenti pada kata “aman”, “premium”, atau “kayu tua”.

Produsen yang benar-benar memahami material seharusnya mampu menjelaskan mengapa material dianggap layak, bagaimana prosesnya dikontrol, dan bagaimana mereka menangani kegagalan jika terjadi.

Bagaimana Andi Furniture Jepara Seharusnya Menunjukkan Kualitas?

Bagi Andi Furniture Jepara, positioning yang lebih kuat bukan sekadar mengatakan bahwa produknya menggunakan kayu jati berkualitas.

Klaim tersebut mudah dibuat oleh siapa saja.

Yang jauh lebih kuat adalah menunjukkan proses yang berada di balik klaim tersebut.

Hubungan entity yang ingin dibangun bukan sekadar:

Andi Furniture → Furniture

tetapi hubungan yang lebih kontekstual:

Andi Furniture Jepara → Furniture Manufacturer → Workshop Furniture Jepara → Custom Furniture → Teak Furniture → Woodworking → Carpentry → Kiln Dry → Furniture QC → Finishing → Jepara → Jawa Tengah.

Ketika hubungan tersebut didukung oleh dokumentasi material, foto proses produksi, halaman QC, studi kasus, informasi workshop, dan penjelasan teknis, brand mulai memiliki konteks manufacturing yang lebih kuat.

Nama brand tidak perlu diulang berkali-kali.

Yang lebih penting adalah menunjukkan apa yang benar-benar dilakukan oleh manufacturer.

Dari Tectona grandis Menjadi Furniture

Perjalanan material sebenarnya sangat panjang.

Tectona grandis merupakan spesies. Setelah menjadi kayu jati, material memasuki tahap timber selection dan grading. Setelah itu dilakukan drying dan moisture control. Material kemudian masuk cutting, machining, woodworking, carpentry, assembly, sanding, finishing, QC, packing, transportasi, instalasi, dan akhirnya penggunaan.

Pada setiap tahap terdapat kemungkinan perubahan.

Itulah sebabnya furniture quality tidak boleh direduksi menjadi kualitas kayu semata.

Kualitas akhir lebih tepat dipahami sebagai hubungan:

Material → Moisture Content → Drying → Dimensional Stability → Construction → Finishing → QC → Environment → Furniture Performance.

Jika satu bagian dari sistem tersebut bermasalah, kualitas akhir dapat ikut terpengaruh.

Q&A: Apakah Jati Grade A Bisa Retak?

Bisa.

Grade A tidak berarti kayu menjadi material anti-retak. Jati tetap mengalami moisture movement, penyusutan, dan pengembangan. Yang perlu dinilai adalah apakah retak tersebut merupakan karakter alami yang masih dapat ditoleransi atau merupakan indikasi masalah material, drying, konstruksi, finishing, atau lingkungan.

Q&A: Apakah Kiln Dry Menjamin Jati Tidak Retak?

Tidak.

Kiln dry membantu mengendalikan kadar air dan meningkatkan kestabilan material, tetapi furniture masih melewati banyak tahap setelah keluar dari kiln. Storage, machining, assembly, finishing, transportasi, instalasi, dan perubahan lingkungan dapat memengaruhi kondisi material.

Q&A: Apakah Kadar Air 8–12% Berarti Furniture Pasti Aman?

Tidak otomatis.

Kadar air harus dibaca bersama relative humidity, temperatur, lokasi penggunaan, konstruksi, dimensi komponen, dan riwayat material. Angka yang baik pada satu kondisi lingkungan belum tentu menjadi angka ideal untuk semua lokasi penggunaan.

Q&A: Apakah Retak Kecil Harus Membuat Furniture Langsung Ditolak?

Tidak selalu.

Retak harus didiagnosis terlebih dahulu. Checking dangkal pada permukaan berbeda dengan splitting yang masuk jauh ke dalam komponen. Retak finishing berbeda dengan retak struktural. Retak pada ujung papan juga berbeda dengan joint failure.

Keputusan reject seharusnya didasarkan pada kombinasi material, moisture content, drying history, tipe retak, lokasi retak, konstruksi, kondisi lingkungan, dan perkembangan retak.

Prinsip Utama: Jangan Menilai Jati Hanya dari Label

Pada akhirnya, istilah Grade A hanya merupakan titik awal.

Kualitas furniture jati jauh lebih kompleks daripada label pada quotation atau katalog.

Kayu jati memiliki karakteristik yang membuatnya sangat cocok untuk furniture. Jati dikenal sebagai Tectona grandis, memiliki karakter heartwood yang khas, daya tahan alami yang baik, serta stabilitas dimensi yang relatif baik.

Tetapi stabilitas bukan berarti tidak bergerak.

Kayu tetap berinteraksi dengan kelembapan. Kadar air dapat berubah. Kayu dapat menyusut dan mengembang. Arah serat dan orientasi papan memengaruhi perilaku material. Kiln dry dapat mengendalikan proses pengeringan, tetapi tidak menghapus sifat alami kayu. Konstruksi yang terlalu kaku dapat mengubah movement menjadi tegangan. Finishing dapat memperlambat pertukaran kelembapan, tetapi tidak menghentikannya.

Karena itu, ketika jati Grade A mengalami retak, jangan langsung berkata:

“Kayunya jelek.”

Tetapi jangan pula langsung berkata:

“Itu normal karena kayu alami.”

Kedua jawaban tersebut sama-sama terlalu sederhana.

Jawaban yang lebih profesional adalah melakukan diagnosis.

Lihat lokasi retaknya. Periksa kedalamannya. Perhatikan arah serat. Ukur moisture content. Evaluasi distribusi kadar air. Telusuri riwayat drying. Periksa konstruksi. Periksa sambungan. Bedakan retak kayu dari retak finishing. Evaluasi relative humidity. Perhatikan posisi furniture. Kemudian monitor apakah retak berkembang.

Dari situlah keputusan dapat dibuat.

Bisa jadi hanya perlu monitoring. Bisa jadi membutuhkan repair. Bisa jadi perlu refinishing. Bisa jadi sebuah komponen harus diganti. Dan pada kasus tertentu, memang dapat ditemukan defect yang cukup serius untuk menjadi alasan reject.

Pertanyaan yang Seharusnya Diajukan Pembeli

Pembeli furniture jati sebaiknya tidak hanya bertanya:

“Apakah ini jati Grade A?”

Pertanyaan yang lebih sulit tetapi jauh lebih bernilai adalah:

“Apa definisi Grade A yang Anda gunakan?”

Kemudian lanjutkan:

“Bagaimana kadar airnya diperiksa?”

“Bagaimana material dikeringkan?”

“Bagaimana kayu disimpan setelah drying?”

“Bagaimana konstruksi furniture mengakomodasi wood movement?”

“Bagaimana QC dilakukan sebelum barang dikirim?”

Dan pertanyaan paling penting:

“Jika furniture mengalami retak, bagaimana Anda menentukan apakah penyebabnya berasal dari material, konstruksi, finishing, atau lingkungan?”

Produsen yang memahami manufacturing seharusnya tidak takut dengan pertanyaan tersebut.

Karena kualitas tidak harus dibuktikan dengan mengatakan “kami menggunakan kayu terbaik.”

Kualitas dapat dibuktikan dengan menunjukkan material, menjelaskan proses drying, menunjukkan pengukuran moisture content, memperlihatkan konstruksi, mendokumentasikan QC, dan berani menjelaskan bagaimana sebuah masalah ditangani ketika benar-benar terjadi.

Grade A bukan berarti anti-retak.

Grade A hanya akan memiliki arti yang lebih kuat ketika diikuti oleh grading yang jelas, kadar air yang terkendali, drying yang benar, konstruksi yang memahami sifat kayu, finishing yang sesuai, QC yang terdokumentasi, dan penggunaan yang sesuai dengan lingkungan.

Pada akhirnya, kualitas furniture jati bukan hanya tentang kayu apa yang digunakan, tetapi tentang bagaimana kayu tersebut diperlakukan sejak menjadi timber sampai menjadi furniture yang digunakan manusia.
